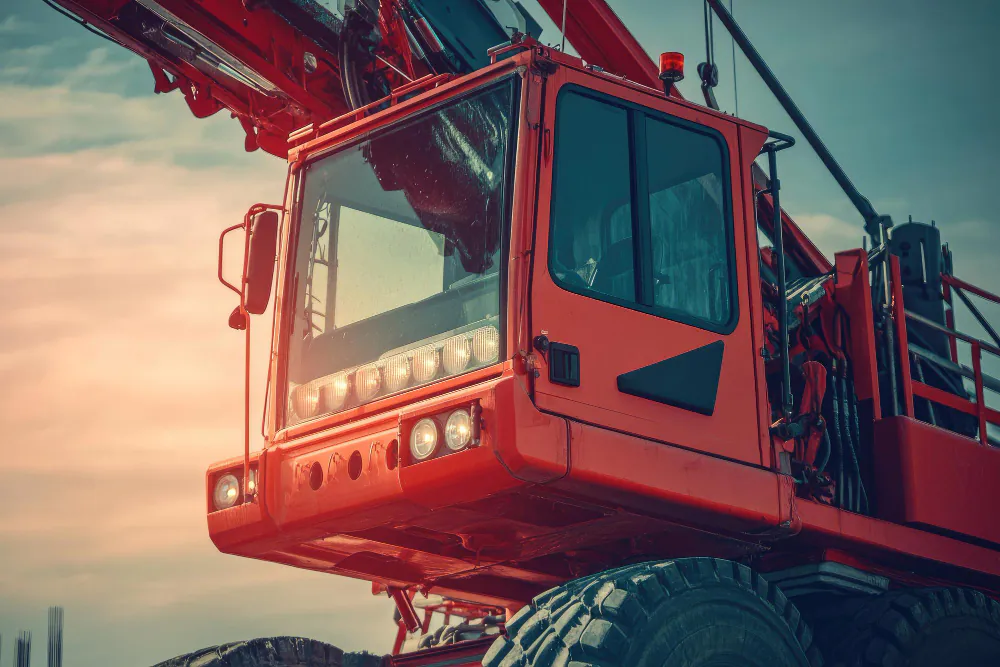

К категории специализированной подъемной техники относится автогидроподъемник, установленный на автомобильное шасси.
Транспортное средство со стрелой и выносной рабочей платформой (люлькой) и называется автовышкой. Позволяет поднимать людей, приборы, кабели, нетяжелые грузы и выполнять работу на высоте. Автовышка объединяет в себе функции автотранспорта и подъемника, что расширяет сферу ее использования.
Общая классификация
Самоходные подъемники делятся на два основных типа: 1) универсальные и 2) специальные. Первые помогают выполнять широкий спектр работ, а вторые предназначены для конкретных задач (обслуживание линий электропередач, аварийно-спасательные операции).
Сферы применения автовышки
- Строительные и монтажные работы. Работа на высоте включает в себя монтаж конструкций, доставку материалов и инструментов, выполнение остекления и ремонт фасадов.
- Коммунальное хозяйство. Универсальные автовышки поднимают работников для обрезки деревьев, ремонта освещения, мытья панорамных окон, оформления улиц к праздникам.
- Заводы и склады. Здесь могут проводиться работы по установке систем вентиляции, освещения и навесного оборудования, прокладка коммуникаций и монтаж стеллажей.
- Телекоммуникации и наружная реклама. Автовышки задействуют для установки антенн, ретрансляторов, станций мобильных операторов, билбордов и рекламы на здания.
- Электросети. Для обслуживания ЛЭП, подстанций и других объектов используют специальные автовышки. Имеют электрозащиту для возможности работы без отключения электроэнергии.
- Спасательные операции. Благодаря автовышке удается эвакуировать людей и животных из горящих зданий, а также помогать МЧС в пожаротушении и в других чрезвычайных ситуациях.
Конструкция автовышки и ее характеристики
- Ходовая часть. Монтируется автогидроподъемник на шасси грузового автомобиля. В России это автомобили марок ЗИЛ, ГАЗ, УАЗ. Имеется также платформа, на которой размещены основные рабочие части.
- Люлька. Это поднимаемая на высоту металлическая корзина с полом и ограждением по периметру. Одноместная имеет длину до 1,5 м, ширину 0,6-0,8 м и глубину до 1,2 м. Стандартная грузоподъемность – 200–300 кг.
- Стрела. Выносной элемент конструкции для подъема и перемещения рабочей площадки. Стрела может быть телескопической, коленчатой или комбинированной. Ее приводит в движение гидравлическая система.
- Высота подъема и вылет стрелы. Самые распространенные универсальные подъемники поднимают на высоту 18, 22 и 30 метров, но это не предел. Вылет стрелы может доходить 20 метров, а угол поворота полный – 360°.
Виды автовышек и их особенности
Разнообразие подъемной техники позволяет сделать выбор по нескольким параметрам.
По высоте подъема
- Минивысотные. Универсальные автовышки для работы в условиях города. Поднимают на высоту до 18 м для монтажных, ремонтных, коммунальных и ландшафтных работ.
- Средневысотные. Возможность подъема на высоту до 30 метров позволяет выполнять строительные работы, обсуживать высотные здания и крыши, очищать панорамные окна.
- Супервысотные и сверхвысотные. Эти подъемники работают на высоте до и от 50 метров. Используются для спасательных операций, обслуживания небоскребов и телебашен.
По типу стрелы
Телескопические
Имеют выдвижные секции из полых прямоугольных стальных элементов, вложенных друг в друга. Их синхронное выдвижение обеспечивают гидравлическая или цепная системы. Стрела поднимает только вертикально и способна плавно увеличивать высоту до 30-40 метров. Для большей высоты нужно тяжелое шасси. Чем больше секций, тем важнее обеспечить устойчивость и надежность подъемника. Нужна и точная установка корзины под местом проведения работ, что требует от оператора определенных навыков. У отдельных модификаций выдвижной конструкцией является лестница, по которой можно подняться самостоятельно.
Коленчатые (локтевые)
Конструктивно стрела состоит из 2-4 секций с шарнирами и приводится в движение гидравлической системой. Механизм складывания зигзагом позволяет проще перемещать люльку и поднимать ее на высоту до 20 м. Автовышки с этим типом стрелы используют при условиях ограниченного пространства и наличия препятствий, когда нужна маневренность. Например, во дворах или при большом количестве деревьев. Подъемники не подъезжают непосредственно к месту проведения работ, а выдвигают люльку в нужном направлении. Отличаются и увеличенной грузоподъемностью. Но они дороже и сложнее в техобслуживании.
Существуют и комбинированные (телескопо-коленчатые) автовышки. Одна секция телескопическая, а другая – коленчатая. Такие модели имеют небольшую грузоподъемность, но максимальную высоту до 70 м. Используют их редко, в основном для специфических задач.
Мачтовые
Эти автовышки оснащены мачтой из одинаковых секций, которая поднимается и опускается по направляющим. Бывают одно-, двух- и трехмачтовыми. Такая конструкция позволяет выполнять работы не только снаружи, но и внутри помещений – например, в больших цехах или складских комплексах. Обеспечивают точное выполнение работ на высоте и могут поднимать рабочую площади на 300 метров и больше. Но имеют среднюю грузоподъемность и не отличаются мобильностью, поскольку движение люльки осуществляется только вертикально.
Ножничные
Комплектуются системой перекрещенных металлических рычагов в виде буквы Х с шарнирами (как ножницы). Раскрываются для поднятия площадки и складываются для опускания. Поднимается корзина строго вертикально прямо над шасси. Высота подъема ограничена 15-18 м, а грузоподъемность может доходить до 5000-6000 кг и больше. Благодаря особенностям подъемника и отсутствию горизонтального вылета можно устанавливать корзины большого размера для 3-4 человек. Такие автовышки бывают как самоходными, так и не самоходными.
Таблица
| Тип | Высота подъема (м) | Грузоподъёмность (кг) | Вылет стрелы (м) | Сфера применения |
|---|---|---|---|---|
| Телескопические | 28–32 | до 250–300 | до 30 | Строительство, монтаж, коммунальное хозяйство |
| Коленчатые | 15–20 | до 200–250 | до 20 | Монтаж конструкций и рекламных щитов, обрезка деревьев |
| Комбинированные | 30–35 | 200–400 | до 22 | Работа в сложных или стесненных условиях города |
| Мачтовые | 18–30 | до 3000 | – | Коммунальные работы, обслуживание зданий, цехов и складов |
| Ножничные | до 18 | до 5000 | – | Ремонт зданий, установка остекления, кондиционеров и антенн |
Преимущества автовышек
- Выполнение широкого спектра высотных работ в разных сферах.
- Улучшенная мобильность с быстрым перемещением корзины.
- Разнообразие модификаций и конструкций, упрощающее выбор.
- Безопасность людей за счет ограждения люльки и наличия ремней.
- Возможность совместной работы и подъема нужного инструментария.
- Ремонтопригодность, доступность спецтехники для покупки и аренды.
Особенности эксплуатации автовышки
Для выполнения работы с подъемником существуют некоторые ограничения. В первую очередь – допускаются только рабочие с водительским удостоверением нужной категории, прошедшие инструктаж по охране труда. Второе ограничение – это плохие погодные условия: сильный ветер, ливень, снегопад. Третье – важно не допускать касания люльки зданий и других конструкций, а также ее приближение ближе чем на 30 м от линий электропередач (если это не специальные автовышки). Нельзя также ставить автовышку на край котлованов и водоемов.
